xv6是MIT为其操作系统课程开发的一个教学目的操作系统，其系统调用的过程是如何进行的？本文将以xv6的RISC-V版本进行说明。

1 系统调用

用户运行的应用程序处于用户态，处于用户态的进程受到诸多限制，某些工作必须由内核代为完成，因此用户进程需要使用系统调用。

内核态下可以获得的特权：

• 读写控制寄存器，包括satp、stvec、sepc等
• 可以使用页表中用户不可用的表项

2 xv6系统调用的过程

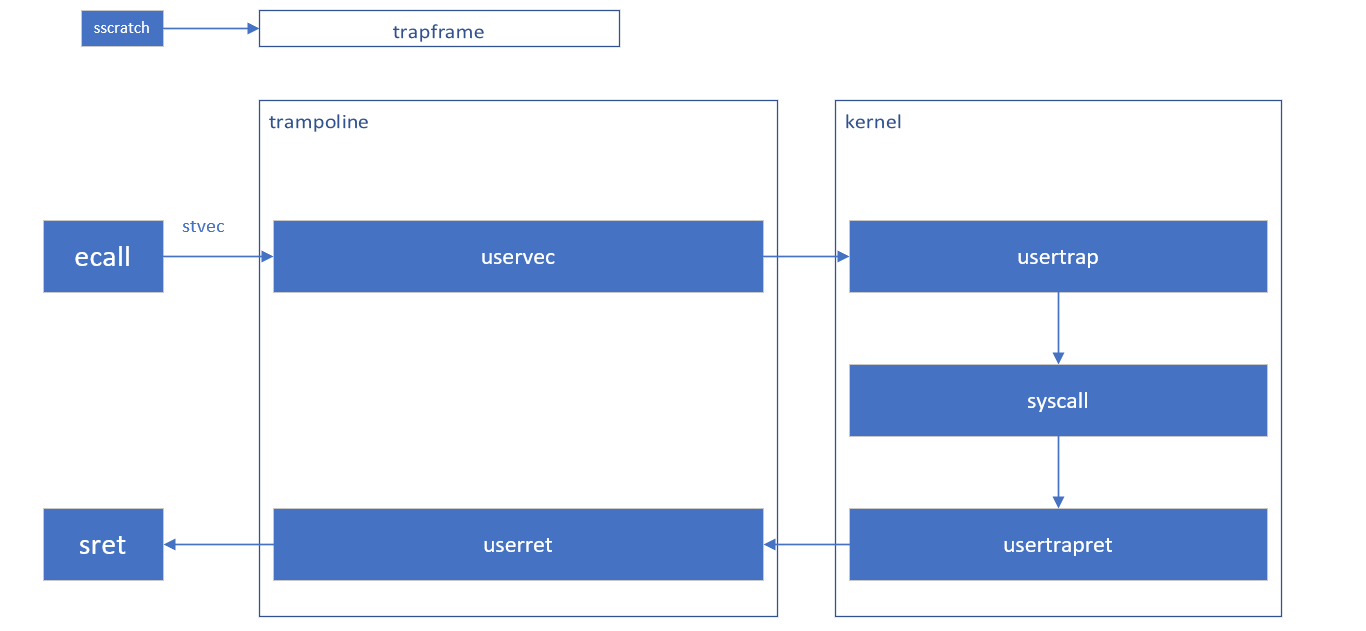

下图是整个过程的流程图，先从整体上感受其过程，由于某些命名比较相似，请注意不要混淆其功能，比如uservec、usertrap、userret

2.1 系统调用函数原型及汇编代码生成

xv6使用名为usys.pl的perl脚本在用户空间中生成一个包括所有系统调用的汇编代码

1
2
3
4
5
6
7
8

sub entry {
	my $name = shift;
	print ".global $name\n";
	print "${name}:\n";
	print " li a7, SYS_${name}\n";
	print " ecall\n";
	print " ret\n";
}

在perl脚本中调用entry("exit");就能在usys.S中生成如下汇编代码

1
2
3
4
5

.global exit
exit:
	li a7, SYS_exit
	ecall
	ret

而fork函数的函数原型声明在user.h头文件中，当用户程序调用exit(0);时，就会将参数0存入a0参数寄存器，然后使用jalr指令跳转到上述汇编代码中，然后将系统调用号(宏定义SYS_exit)放入a7寄存器中，再由ecall指令发起系统调用，此时会将当前程序计数器pc寄存器的值保存至sepc控制寄存器中。

2.2 用户空间和内核空间的切换

stvec控制寄存器中保存着uservec函数的地址，当用户使用ecall指令后，会跳转到uservec函数，这个函数位于trampoline.S的汇编代码（由于用户态跳转内核态、内核态跳转用户态都需要经过这里面的代码，故命名为蹦床trampoline）中，uservec作用如下：

• 保存32个通用寄存器的值到一片指定的内存区域，这个区域称为trapframe，而sscratch寄存器中保存着trapframe的地址
• 将sp栈寄存器的值设为内核栈的地址，开始使用内核的栈；将tp寄存器的值设为该进程所处cpu的id
• 从trapframe中取得内核页表的地址，并设置satp寄存器指向内核页表(内核页表的地址是在用户进程被创建时放入trapframe的)，开始使用内核的页表
• 从trapframe中取得usertrap函数的地址，跳转到usertrap中

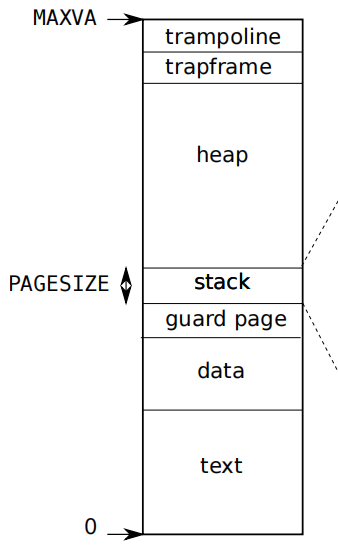

每个用户进程都在特定的内存地址保存trampoline的代码和trapframe，用户进程页表如下：

2.3 内核完成系统调用并返回

跳转进入usertrap函数后，usertrap执行流程如下：

1. 读取sepc寄存器的值并保存到trapframe中，返回到用户空间时程序会从该值指向的指令处重新开始执行，目前sepc寄存器的值指向之前的ecall指令
2. 读取scause寄存器的值，scause寄存器的值表明了用户陷入(trap)内核的原因，如果值为8则代表要进行系统调用
3. 将trapframe中保存的sepc值+4，表明返回用户空间后从ecall的下一条指令开始执行
4. 调用syscall函数

syscall函数执行流程如下：

1. 从trapframe中取出a7寄存器的值，这个值是系统调用号，表明了要进行哪一个系统调用(是在usys.S中发起系统调用时放入a7寄存器的)
2. 执行相应的系统调用函数，该函数会从trapframe中取出函数所需的参数并执行功能(所有参数寄存器都被保存在trapframe中)
3. 将返回值保存到trapframe中，返回到用户空间时即可取得该返回值

相应的系统调用完成后，将会执行usertrapret函数，其执行流程如下：

1. 在trapframe中保存内核页表的地址、内核栈的地址、cpu的id
2. 将trapframe中保存的sepc值写入sepc寄存器中，由于在内核中也可能发生trap，会导致sepc寄存器的值被修改，所以现在要再次写一遍sepc寄存器的值
3. 跳转到trampoline中的userret

trampoline中的userret执行流程如下：

1. 将trapframe中保存的通用寄存器值恢复到32个寄存器中，因为trapframe中a0寄存器的值已经在syscall中被修改成了系统调用函数的返回值，因此恢复过程完毕后a0寄存器中就保存着返回值供用户程序使用
2. 将satp寄存器设置为指向用户的页表(用户页表地址是userret函数的参数之一)
3. 使用sret指令返回用户空间继续执行指令，会将pc寄存器的值设置为sepc寄存器的值，而sepc寄存器的值在usertrap中被保存，在usertrapret中被恢复

3 总结

再次放出流程图

3.1 相关的控制寄存器

• sepc：发生trap时将pc寄存器的值保存；sret指令会跳转到sepc寄存器所指的指令
• stvec：执行ecall指令后会跳转到的位置；在用户空间中指向trampoline中的uservec
• sccratch：保存着trapframe的内存地址
• scause：其值说明了发生trap的原因，8代表系统调用

3.2 trapframe和trampoline

• trapframe：用于保存通用寄存器的值和系统调用的返回值，还保存了内核页表、内核栈的地址
• trampoline：有用于从用户态跳转到内核态、从内核态跳转到用户态的两个函数uservec和userret

3.3 相关的函数

• uservec：保存通用寄存器的值、切换页表和栈
• usertrap：改写trapframe中的sepc值，调用syscall
• syscall：执行相应的系统调用函数，将返回值放入trapframe
• usertrapret：恢复sepc寄存器的值，将内核页表、内核栈的地址写入trapframe
• userret：恢复通用寄存器的值，切换页表和栈
